पेपर बैग डाइज़ कैसे बनाएं

पेपर बैग हर जगह हैं - किराना स्टोर, खुदरा दुकानें, टेकआउट काउंटर। लेकिन हर साफ, अच्छी तरह से मुड़े हुए पेपर बैग के पीछे एक उपकरण होता है जिसे ज्यादातर लोग कभी नहीं देखते हैं: डाई। पेपर बैग डाई एक प्लाईवुड बोर्ड है जिसमें तेज स्टील नियम (कटिंग नियम) और लेजर-कट स्लॉट में सेट किए गए क्रीज़िंग नियम होते हैं। जब कागज पर दबाया जाता है, तो यह बैग के आकार को काट देता है और एक ही झटके में तह रेखाएँ बना देता है।

यदि आप पैकेजिंग व्यवसाय में हैं, तो यह जानना कि ये डाई कैसे बनाई जाती हैं—और इन्हें तेजी से और अधिक सटीकता से कैसे बनाया जाए—आपके उत्पादन में वास्तविक अंतर ला सकता है। यह मार्गदर्शिका आपको चरण दर चरण पूरी डाई-निर्माण प्रक्रिया से परिचित कराती है।

पेपर बैग डाइज़ कैसे बनाएं

चरणों में कूदने से पहले, आइए स्पष्ट करें कि आप वास्तव में क्या बना रहे हैं।

पेपर बैग डाई एक स्टील रूल डाई है। इसके तीन मुख्य भाग हैं:

- डाई बोर्ड: एक मोटा प्लाईवुड बोर्ड, आमतौर पर 12-18 मिमी, जो बर्च या मेपल लिबास से बना होता है। इसे मजबूत, सपाट और स्थिर होना चाहिए - क्योंकि किसी भी तरह की गड़बड़ी से पूरा पासा खराब हो जाएगा।

- काटने के नियम: पतले स्टील के ब्लेड, आमतौर पर 2pt या 3pt मोटाई के, जो कागज को काटते हैं।

- क्रीज़िंग नियम: छोटे, कुंद नियम जो कागज़ में मुड़ी हुई रेखाओं को बिना काटे दबाते हैं।

एक डिज़ाइनर CAD सॉफ़्टवेयर (ऑटोकैड, इलस्ट्रेटर, या सिमेक्स) में एक डाई लेआउट बनाता है, जो कटिंग लाइनों को बढ़ती लाइनों से अलग करने के लिए विभिन्न रंगों या परतों का उपयोग करता है। फ़ाइल को DXF या DWG के रूप में निर्यात किया जाता है - डाई-मेकिंग सॉफ़्टवेयर के लिए मानक प्रारूप। फिर प्रक्रिया कार्यशाला में चली जाती है।

सामग्री एवं बुनियादी आवश्यकताएँ

शुरू करने से पहले, सुनिश्चित करें कि आपके पास:

- डाई बोर्ड: 12-18 मिमी लेजर-ग्रेड प्लाईवुड (बर्च या मेपल)

- काटने के नियम: 2pt (0.71mm) या 3pt (1.07mm) स्टील नियम

- क्रीज़िंग नियम: आमतौर पर 2pt या 3pt, कटिंग नियमों से छोटा

- रबर इजेक्शन सामग्री: काटने के बाद कागज को हटाने के लिए नियमों के चारों ओर रबर की पट्टियाँ लगाई जाती हैं

- CAD डिज़ाइन फ़ाइल: DXF या DWG प्रारूप

- लेजर कटिंग मशीन (या किसी एक तक पहुंच)

- नियम मोड़ने वाले उपकरण (मैनुअल या स्वचालित)

-क्रीजिंग काटने की मशीन

चरण-दर-चरण प्रक्रिया

चरण 1: डाई डिज़ाइन तैयार करें

हर चीज़ डिज़ाइन से शुरू होती है. आपको एक सीएडी ड्राइंग की आवश्यकता है जो यह दर्शाती हो कि बैग कहाँ काटा जाएगा और कहाँ मोड़ा जाएगा। इसे मरने के लिए एक रोडमैप के रूप में सोचें।

- बैग की शैली, आकार, कागज की मोटाई और मोड़ने की संरचना की पुष्टि करें।

- DXF या DWG प्रारूप में CAD फ़ाइल बनाएं या प्राप्त करें।

- तीन प्रकार की रेखाओं को स्पष्ट रूप से चिह्नित करें: काटने वाली रेखाएं (ठोस), बढ़ती रेखाएं (बिंदीदार या धराशायी), और यदि आवश्यक हो तो छिद्रित रेखाएं।

- अपने आयामों की दोबारा जांच करें। डिज़ाइन में एक छोटी सी त्रुटि डाई में एक बड़ी त्रुटि बन जाती है।

चरण 2: डिज़ाइन और सेट पैरामीटर आयात करें

एक बार डिज़ाइन तैयार हो जाने पर, DXF फ़ाइल को लेजर कटिंग सॉफ़्टवेयर में आयात करें।

- पैमाना और मूल बिंदु निर्धारित करें।

- परतों को मैप करें ताकि सॉफ़्टवेयर को पता चले कि कौन सी रेखाएँ कट रही हैं और कौन सी बढ़ती हुई रेखाएँ हैं।

- डाई बोर्ड की मोटाई और सामग्री का प्रकार दर्ज करें।

- लेजर पावर, काटने की गति और केर्फ़ मुआवजा सेट करें।

"केर्फ़" उस स्लॉट की चौड़ाई है जिसे लेज़र बोर्ड में जलाता है। यह महत्वपूर्ण है. यदि स्लॉट बहुत चौड़ा है, तो नियम ढीला हो जाएगा और प्रेस चलाने के दौरान बाहर निकल सकता है। यदि स्लॉट बहुत संकीर्ण है, तो बोर्ड विकृत हो सकता है या विभाजित भी हो सकता है। मानक स्लॉट की चौड़ाई 2pt (लगभग 0.71 मिमी) या 3pt (लगभग 1.07 मिमी) है।

चरण 3: डाई बोर्ड को लोड और संरेखित करें

मशीन टेबल पर प्लाईवुड डाई बोर्ड रखें। इसे शून्य बिंदु के साथ संरेखित करें और इसे सुरक्षित रूप से जकड़ें। काटने के दौरान हिलने वाले बोर्ड का मतलब है बर्बाद हो गया पासा। अधिकांश आधुनिक मशीनें लेजर को एक समान दूरी पर रखते हुए, बोर्ड की मोटाई में मामूली बदलाव को समायोजित करने के लिए एक जांच या ऑटो-फ़ॉलोइंग प्रणाली का उपयोग करती हैं।

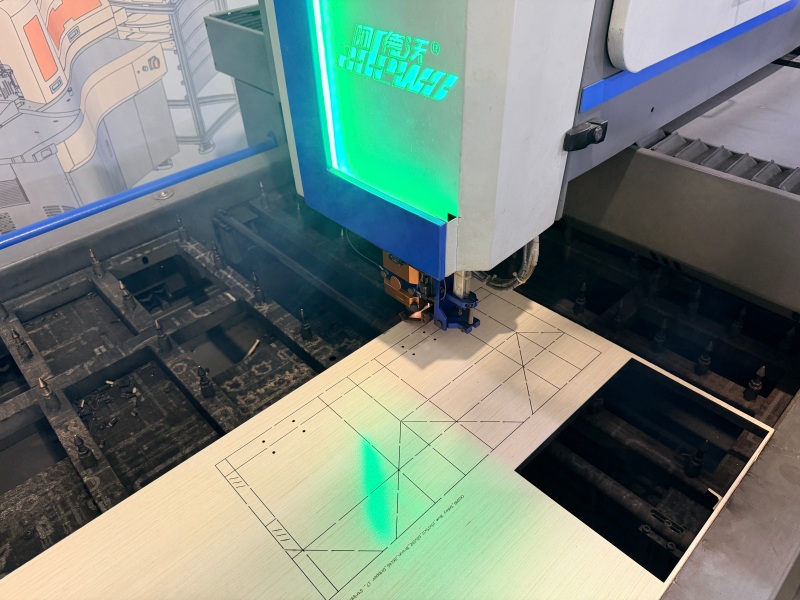

चरण 4: लेजर कट द डाई बोर्ड

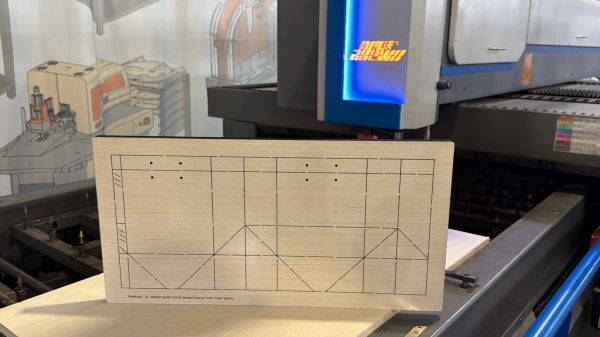

यहीं से पासा आकार लेना शुरू करता है। एक CO2 लेजर कटिंग और क्रीज़िंग लाइनों के साथ प्लाईवुड में सटीक स्लॉट्स को जला देता है।

- कटिंग प्रोग्राम शुरू करें और पहले कुछ स्लॉट की निगरानी करें।

- जांचें कि स्लॉट की चौड़ाई और गहराई आपके विनिर्देशों से मेल खाती है।

- पुलों पर नज़र रखें - छोटे बिना कटे हुए खंड जो निकट दूरी वाले नियमों के बीच डाई बोर्ड को एक साथ रखते हैं।

- काटने के बाद बेकार सामग्री हटा दें और बोर्ड का निरीक्षण करें।

लेज़र पूरी तरह से कट नहीं करता है। यह बोर्ड के निचले हिस्से को बरकरार रखते हुए नियमों को सुरक्षित रूप से पकड़ने के लिए स्लॉट को काफी गहराई तक जला देता है।

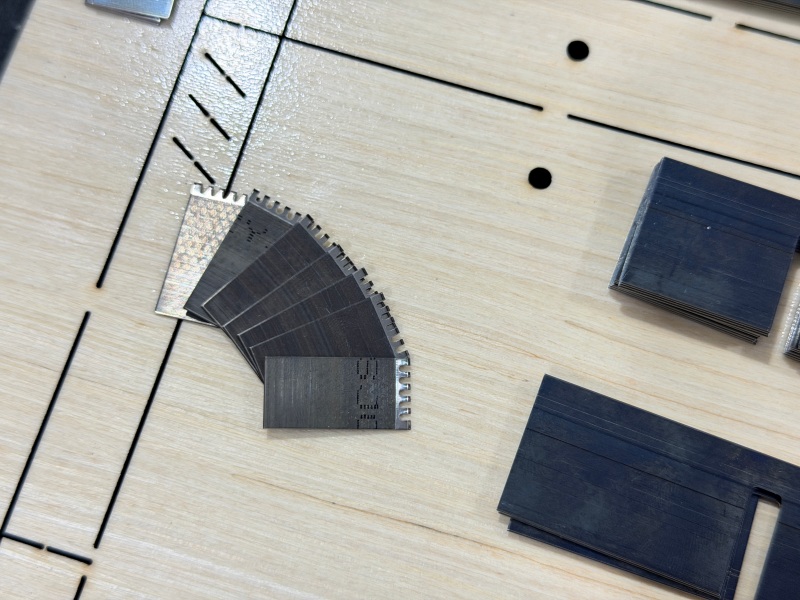

चरण 5: स्टील को मोड़ने और काटने के नियम

अब आपको डाई डिज़ाइन से मेल खाने के लिए स्टील के नियमों को आकार देने की आवश्यकता है। काटने के नियम तेज ब्लेड हैं; क्रीज़िंग नियम कुंद और थोड़े छोटे हैं।

- अपने डाई बोर्ड के लिए सही नियम मोटाई और ऊंचाई का चयन करें।

- सीएडी डिज़ाइन में वक्रों और कोनों से मेल खाने के लिए नियमों को मोड़ें।

- प्रत्येक नियम को आवश्यक लंबाई में काटें।

- जटिल आकृतियों के लिए, आपको दरार को रोकने के लिए तनाव बिंदुओं पर नियमों को पाटने की आवश्यकता हो सकती है।

मैनुअल दुकानों में, यह एक रूल बेंडर और एक रूल कटर के साथ किया जाता है। अधिक उन्नत दुकानों में, एक स्वचालित झुकने वाली मशीन एक डिजिटल फ़ाइल से पूरी प्रक्रिया को संभालती है, झुकने और काटने के नियमों को बहुत कम मैन्युअल त्रुटि के साथ संभालती है।

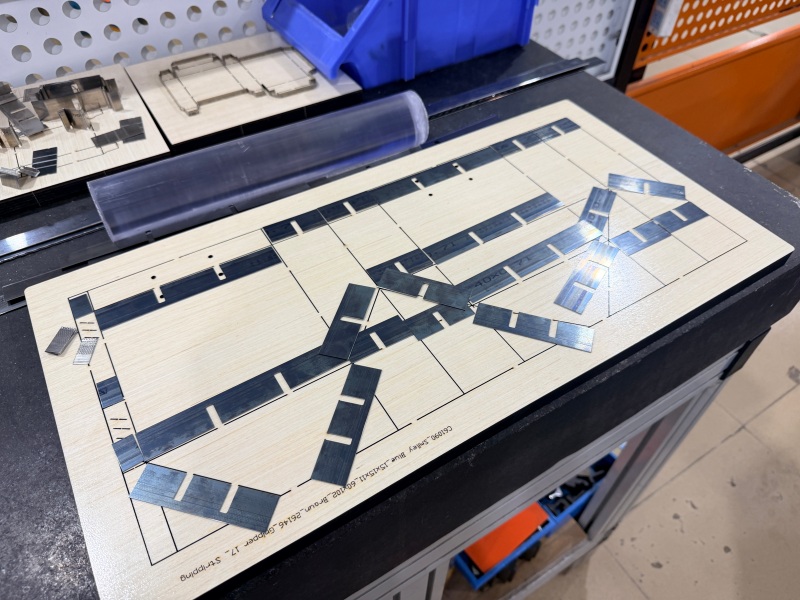

चरण 6: काटने और क्रीज़िंग नियम डालें

बोर्ड को काटने और नियमों को आकार देने के साथ, पासे को इकट्ठा करने का समय आ गया है।

- कटिंग लाइनों के साथ स्लॉट्स में कटिंग नियम डालें।

- क्रीज़ लाइनों के साथ क्रीज़िंग नियम डालें।

- जांचें कि प्रत्येक नियम सही ऊंचाई पर है और अपने स्लॉट में कसकर फिट बैठता है।

- सुनिश्चित करें कि सभी नियम स्तरीय हों। एक नियम जो बहुत ऊँचा बैठता है वह बहुत गहराई तक कटेगा; जो बहुत नीचे बैठेगा उसका पेपर पूरी तरह छूट जाएगा।

इस चरण को अक्सर "नियम प्रविष्टि" या "डाई असेंबली" कहा जाता है। यह विस्तृत कार्य है, लेकिन इसे सही करने का मतलब साफ़ कट और गंदे कट के बीच का अंतर है।

चरण 7: रबर/इजेक्शन सामग्री जोड़ें

नियम आने के बाद आपको रबर की जरूरत पड़ेगी। रबर की पट्टियों को काटने के किनारे से थोड़ा ऊपर, नियमों के चारों ओर रखा जाता है। उनका काम सरल है: जब डाई नीचे दबती है और कागज को काटती है, तो रबर कागज को डाई से पीछे धकेल देता है ताकि वह चिपक न जाए।

- रबर स्ट्रिप्स को सभी नियमों के चारों ओर समान रूप से रखें।

- सुनिश्चित करें कि रबर नियम के किनारे से ऊंचा हो।

- जाँच करें कि रबर किसी भी काटने या सिकुड़ने वाले क्षेत्र को अवरुद्ध नहीं करता है।

- कागज के एक टुकड़े को पासे पर दबाकर और उसे उठाकर इजेक्शन का परीक्षण करें।

चरण 8: परीक्षण करें, निरीक्षण करें और समाप्त करें

डाई के उत्पादन में जाने से पहले, आपको इसका परीक्षण करना होगा।

- वास्तविक पेपर बैग सामग्री पर टेस्ट कट चलाएं।

- कटिंग की गुणवत्ता जांचें: क्या कट साफ हैं? क्या कागज पूरी तरह से कट गया है?

- क्रीज की गुणवत्ता की जांच करें: क्या कागज क्रीज लाइनों के साथ सफाई से मुड़ता है? किसी भी तरह के टूटने या फटने का मतलब है कि क्रीज़िंग नियमों में समायोजन की आवश्यकता है।

- इजेक्शन की जांच करें: क्या कागज पासे से आसानी से निकल जाता है?

- आवश्यकतानुसार किसी भी नियम या रबर को समायोजित करें।

- एक बार जब सब कुछ सही हो जाए, तो डाई को साफ करें, उस पर बैग के प्रकार और आकार का लेबल लगाएं और उसे ठीक से स्टोर करें।

अनुशंसित मशीनें - प्रक्रिया को तेज़ और अधिक सुसंगत बनाना

पेपर बैग डाई बनाने में, मुख्य उपकरण चरण डाई बोर्ड को काटना, स्टील के नियमों को मोड़ना और क्रीज़िंग नियमों को तैयार करना है। Adewo तीन मशीनें प्रदान करता है जो इन चरणों को कवर करती हैं। प्रत्येक का उपयोग अलग से या छोटी उत्पादन लाइन के हिस्से के रूप में किया जा सकता है।

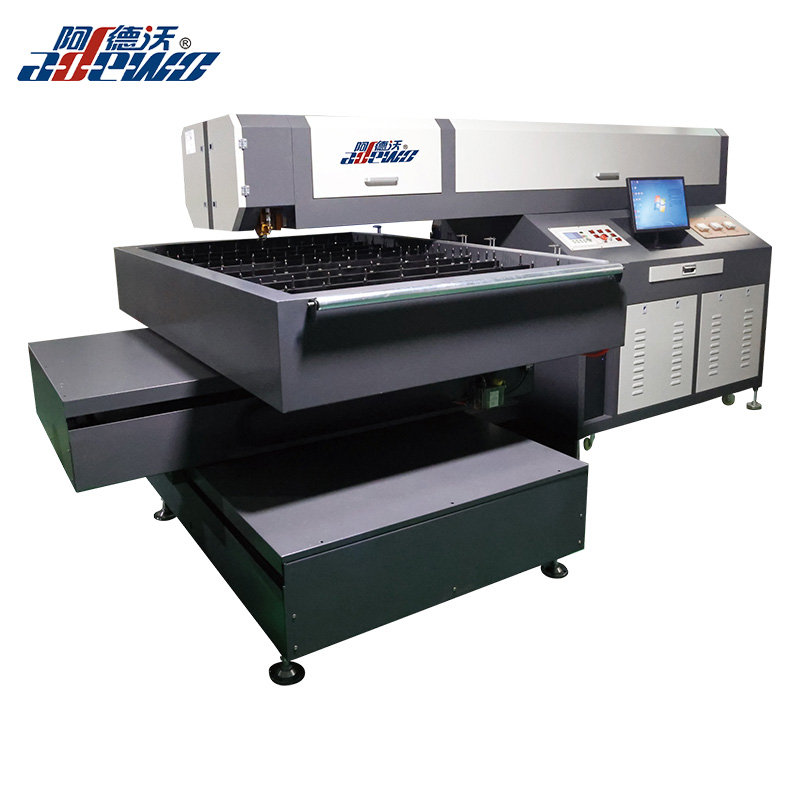

1. ADW-LC600 हेड फिक्स्ड लेजर कटिंग मशीन

डाई डिज़ाइन तैयार होने के बाद, पहला उत्पादन चरण डाई बोर्ड को काटना है। ADW-LC600 एक लेजर कटिंग मशीन है जिसे इस कार्य के लिए डिज़ाइन किया गया है।

इसमें एक स्थिर लेजर हेड और एक चलती हुई टेबल का उपयोग किया जाता है, जो कटिंग को स्थिर रखता है। आयातित ग्राउंड बॉल स्क्रू ड्राइव स्थायित्व और उच्च सटीकता जोड़ता है, जबकि क्रॉस संरचना दीर्घकालिक संचालन का समर्थन करती है। ऑटो-फॉलो कटिंग सिस्टम इसे एक बार में विभिन्न बोर्ड मोटाई में कटौती करने की अनुमति देता है, और दर्पण और लेंस को बदलना और साफ करना आसान होता है। यह 6 मिमी से 22 मिमी तक प्लाईवुड, साथ ही पीवीसी बोर्ड, ऐक्रेलिक और 3 मिमी से कम स्टील को संभाल सकता है।

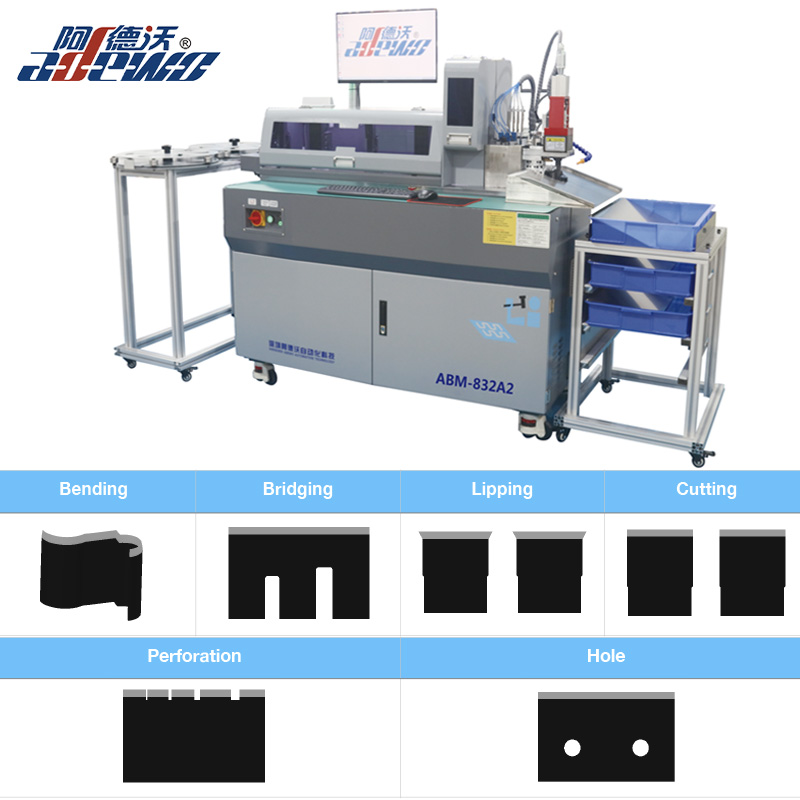

2. ABM-832A2 ऑटो बेंडर मशीन

एक बार जब डाई बोर्ड कट जाता है, तो स्टील के नियमों को पेपर बैग के आकार से मेल खाने के लिए मोड़ना और काटना पड़ता है। ABM-832A2 इस चरण को स्वचालित करता है।

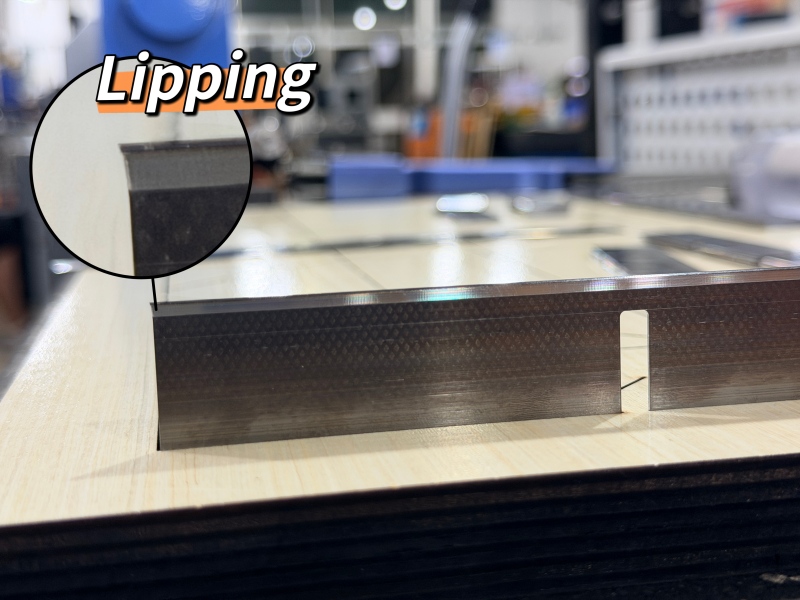

यह एक ऑपरेशन में झुकने और काटने को जोड़ती है, जिससे प्रक्रिया सुरक्षित और अधिक कुशल हो जाती है। मल्टी-पंच टूल लिपिंग, मोल्ड कट, ब्रिज, होल या वेध जैसे विकल्प प्रदान करता है, और प्रत्येक टूल स्वतंत्र और बदलने में आसान है। स्क्रू गाइड फीडिंग के साथ डबल क्लैंप निरंतर संचालन की अनुमति देते हैं, और स्मार्ट सॉफ्टवेयर कई भाषा विकल्पों के साथ उपयोग करना आसान है। यह 0.45 मिमी से 1.05 मिमी तक नियम मोटाई और 8 मिमी से 32 मिमी तक नियम ऊंचाई का समर्थन करता है।

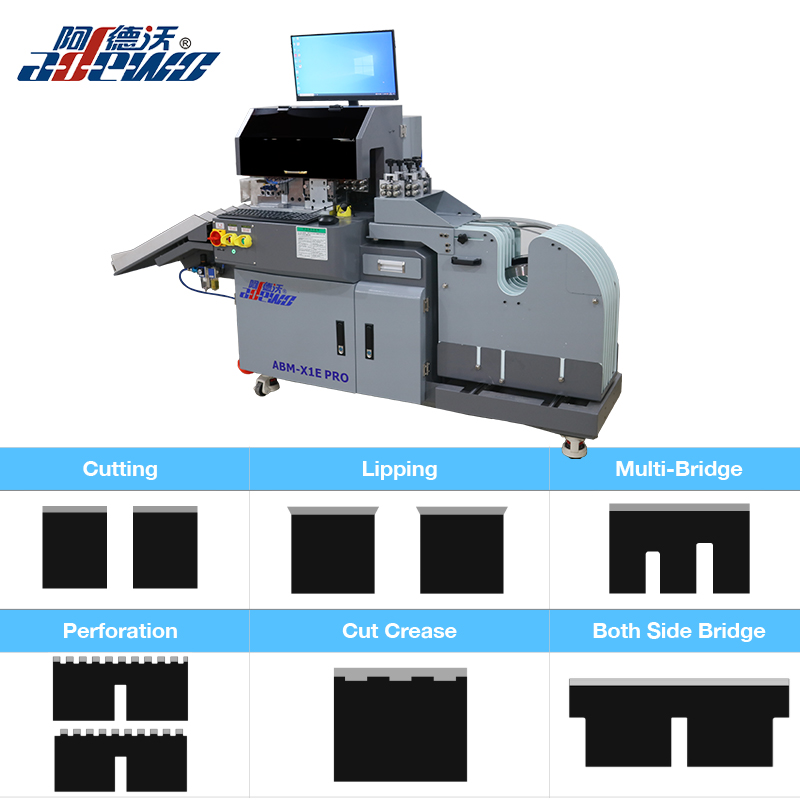

3. ABM-X1E PRO लंबाई सॉर्टिंग क्रीजिंग कटिंग मशीन

पेपर बैगों पर साफ सिलवटों के लिए क्रीज़िंग नियम महत्वपूर्ण हैं। ABM-X1E PRO क्रीज़िंग नियमों और संबंधित सुविधाओं को सटीक रूप से तैयार करने में मदद करता है।

सॉफ़्टवेयर स्वचालित रूप से विभिन्न लंबाई की पहचान करता है, इसलिए आपको उन्हें मैन्युअल रूप से क्रमबद्ध करने की आवश्यकता नहीं है। उपकरण अनुकूलन योग्य हैं, जिनमें स्ट्रिपिंग नियम और 4pt/8pt लेज़र क्रीज़ के विकल्प शामिल हैं। प्रत्येक उपकरण स्वतंत्र और बदलने में आसान है, और सर्वो मोटर ऑटो ब्रिजिंग और ऑटो कटिंग को संभालती है। वेध और कट क्रीज की चौड़ाई सॉफ्टवेयर के माध्यम से निर्धारित की जा सकती है। एक मल्टी-रूल कैसेट स्टील रूल के सात कॉइल तक रखता है, जिससे बदलाव आसान और सुरक्षित हो जाते हैं। मशीन अंग्रेजी और चीनी सॉफ़्टवेयर का भी समर्थन करती है और इसका फ़ुटप्रिंट छोटा है।

इन मशीनों पर किसे विचार करना चाहिए?

- पेपर बैग बनाने वाली डाई दुकानें नियमित रूप से बंद हो जाती हैं जो टर्नअराउंड समय को कम करना चाहते हैं।

- पैकेजिंग कंपनियां जिन्हें सख्त डिलीवरी शेड्यूल को पूरा करने के लिए तेजी से उत्पादन की आवश्यकता होती है।

- निर्माता सभी नौकरियों में बेहतर स्थिरता और दोहराव की तलाश में हैं।

- आनुपातिक रूप से श्रम लागत में वृद्धि किए बिना पेपर बैग के उत्पादन को बढ़ाने की योजना बनाने वाले व्यवसाय।

निष्कर्ष

पेपर बैग डाई बनाना एक बहु-चरणीय प्रक्रिया है जो हर चरण में सटीकता की मांग करती है - सीएडी डिज़ाइन और लेजर कटिंग से लेकर नियम झुकने, सम्मिलन, रबरिंग और परीक्षण तक। इनमें से किसी भी एक चरण के गलत होने का अर्थ है एक ऐसा पासा जो सफाई से नहीं कटता, ठीक से सिलवट नहीं करता, या टिकता नहीं।

अच्छी खबर यह है कि इस प्रक्रिया का अधिकांश भाग स्वचालित किया जा सकता है। यदि आप पेपर बैग डाइज़ का उत्पादन कर रहे हैं और गति, सटीकता या स्थिरता में सुधार करना चाहते हैं, तो ये मशीनें तलाशने लायक हैं। आप अपनी उत्पादन आवश्यकताओं के अनुरूप डेमो, मशीन विनिर्देशों या तकनीकी सहायता के लिए Adewo से संपर्क कर सकते हैं।
